Виды промышленных счетчиков-расходомеров
Подсчет потребления – сложная процедура. Для этого требуются свои приборы учета. Например, вихревые устройства отличаются зависимостью от интенсивности потока. Это делает их непригодными для использования в сетях с малым расходом.
Как работают расходомеры?
Чтобы выбрать хороший расходомер на сайте, нужно понять принцип его действия и характеристики. Ниже представлены несколько промышленных расходомеров.

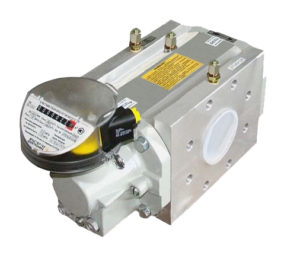

- Ротационные
Движущиеся части причисляют ротационные расходомеры к механическим приборам. Принцип их работы заключается в движении потока через два поперечных ротора. Скорость движения потока определяет их вращение. Расходомеры преобразуют обороты ротора в объем. Эти базовые расходомеры являются многоцелевыми.
К их преимуществам относятся:
- Отличная метрология.
- Не требуются специальны знания для установки.
- Дешевизна прибора.
Счетчики ротационного типа часто используются при учете потребления газа.
- Счетчики турбинного типа
Они оснащены устройством выпрямления и ротором имеющим лопасти. Поток, проходящий через прибор, вращает лопасти и далее счетчик производит подсчет. Частота оборотов зависит от величины потока.
Стабильные и точные показания – вот основные преимущества устройств турбинного типа. Они оптимально подходят для коммерческого учета.
Этот тип приборов относится к расходомерам механического и контактного типа, поскольку поток сразу же вступает в контакт с измерительным устройством и приводит его в действие.
У этих устройств есть свои недостатки:
- Сенсоры часто забиваются, а подшипники ломаться, что требует постоянного обслуживания.
- Падение давления в зоне датчика.
- Замена датчика потребует отключения или обхода линии.
- Вихревые
Это приборы учета расхода без подвижных частей. Вихревые приборы работают путем создания вихрей с помощью определенного элемента и измерения их частоты. Датчиком может быть прибор для измерения величины давления, значения которого колеблются в зависимости от силы и скорости потока.
Достоинства вихревых расходомеров:
- Отсутствие движущихся частей.
- Стойкость к загрязнениям.
- Эксплуатация в различных средах.
- Точность показаний.
Недостатки – отсутствие возможности эксплуатации в потоках с низкой скоростью и наличие вибрации.
- Ультразвуковые
Ультразвуковые расходомеры – это бесконтактное устройство, устанавливаемое снаружи трубы. Их работа основана на разнице в скорости ультразвуковых волн по потоку и против него. Два датчика ультразвука устанавливаются под углом 45 к потоку. Один излучает волны по потоку, другой – против потока. Электроника определяет скорость потока на основе данных о скорости и трубопроводе.
Ультразвуковые приборы являются самыми передовыми и эффективными.
Их высокая стоимость перекрывается следующими достоинствами:
- Легкая установка на трубе, не требующая технического отключения или других предварительных действий.
- Отличная метрология.
- Точные измерения.
- Самостоятельная диагностика. Новейшая электроника регулярно контролирует состояние всех компонентов.
- Эксплуатация в тяжелых условиях и высоким давлением применяемых сред.
- Измерение потока в независимости от его скорости.
Результат
Выбор расходомера для схемы управления или промышленного учета – дело непростое. При выборе необходимо учитывать свойства датчиков и особенности технологического процесса. При подборе прибора лучше проконсультироваться со специалистами. Они подскажут, как выбрать наиболее подходящую модель.
